带内管理

统一监控系统带内管理的设备目标有虚拟平台、操作系统、中间件、数据库以及各类应用软件。具体信息如下：

1、虚拟平台

虚拟平台主要有虚拟服务器和虚拟资源池组成，具体信息如下：

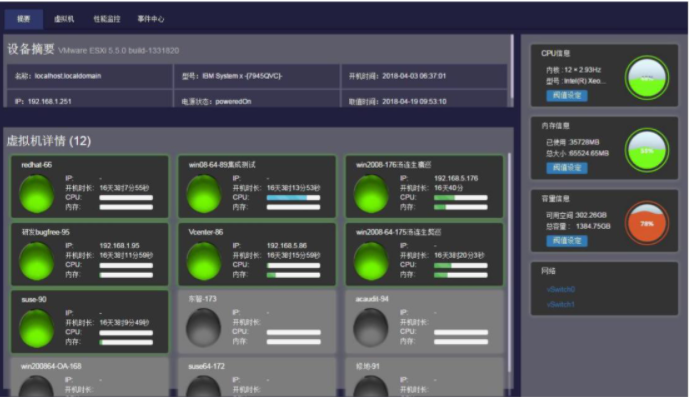

虚拟服务器

虚拟机名称、型号、开机时间、IP、电源状态、取值时间

虚拟机详情

cpu 信息、内存信息，可设置内存使用监测规则；容量信息，可设置硬盘容量使用监测规则；网络信息；虚拟机详细信息；虚拟机 cpu 使用率；虚拟机内存使用率

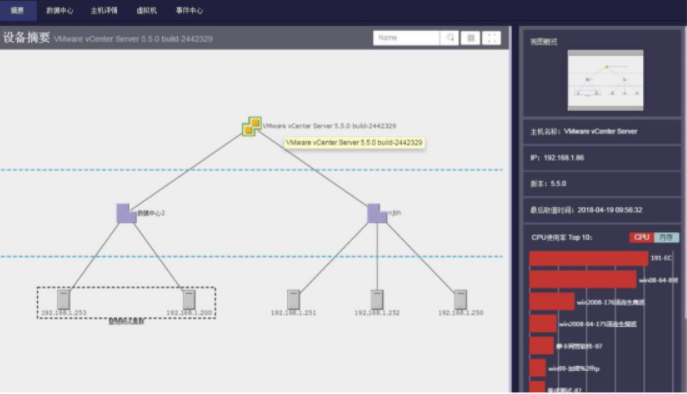

虚拟资源池

资源池内各个虚拟服务器按 CPU 和内存资源进行 TOP10 排行

支持虚拟服务器快速查询，支持资源池全屏显示

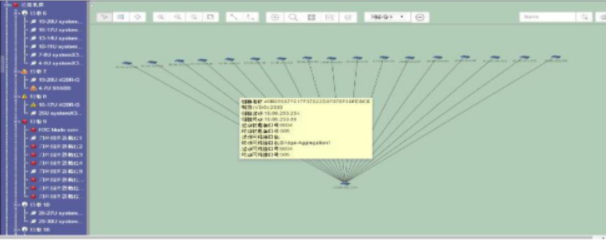

支持资源池拓扑连接资源下钻，获取物理服务器的信息，包括物理服务器的 CPU 使用率、内存使用率，物理服务器安装虚拟机的数量，关联物理服务器可以获取物理服务器各个 CI 资源使用情况，包括硬盘数量、机箱内温度、阵列卡信息以及风扇状态

支持资源池内各个虚拟服务器下钻，获取各个虚拟服务器的资源使用状况，主要有 CPU、内存及磁盘使用信息，进程使用状况

2、操作系统

操作系统主要有 Windows 和 Linux 等组成，不同品牌和不同版本有所区别，具体信息如下：

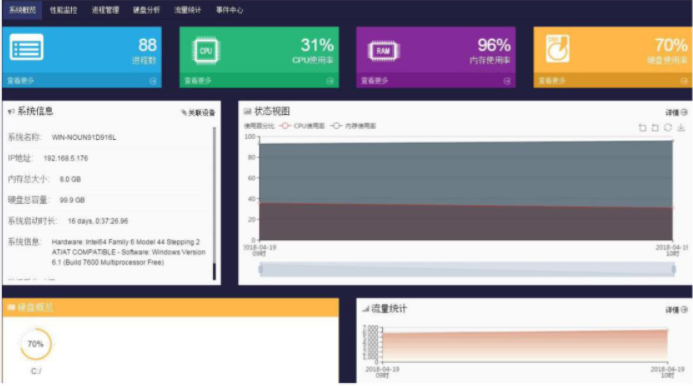

Windows

系统进程数、cpu 使用率、内存使用率、硬盘使用率、系统信息、状态视图、硬盘概览、系统流量统计、cpu 使用详情，可设置监测规则、内存使用详情，可设置监测规则；进程管理，可查看系统进程详情；硬盘分析，可查看所有硬盘使用情况，并且可设置硬盘容量告警监测规则；流量统计详情，可查看网络接口详情和设置发送字节速率，接收字节速率，丢包率等监测规则

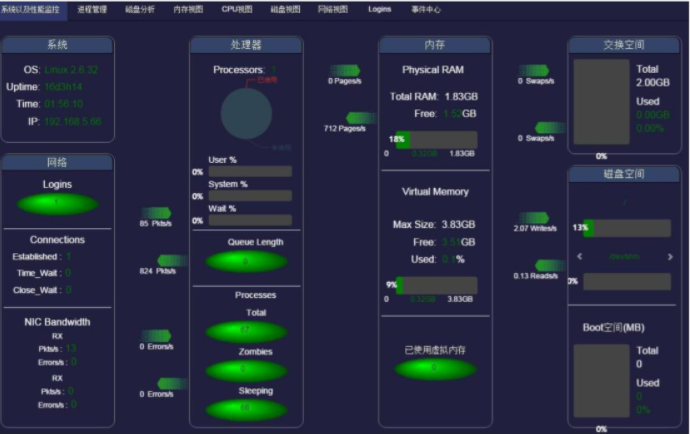

Linux

系统信息、处理器使用信息、内存使用信息、磁盘空间使用信息、进程管理详情；硬盘分析，可查看所有硬盘使用情况，并且可设置硬盘容量告警监测规则；内存视图，内存使用详情，物理内存、虚拟内存可设置监测规则；cpu 视图，cpu 使用详情；磁盘视图，磁盘使用详情；网络视图，网络连接数，接收数据包个数，接收数据包字节数，接收异常丢包数，发送数据包字节数，发送数据包数，发送异常丢包数；系统登录用户数

3、中间件

中间件主要有 Apache、Tomcat 等组成，不同品牌和不同版本有所区别，具体信息如下：

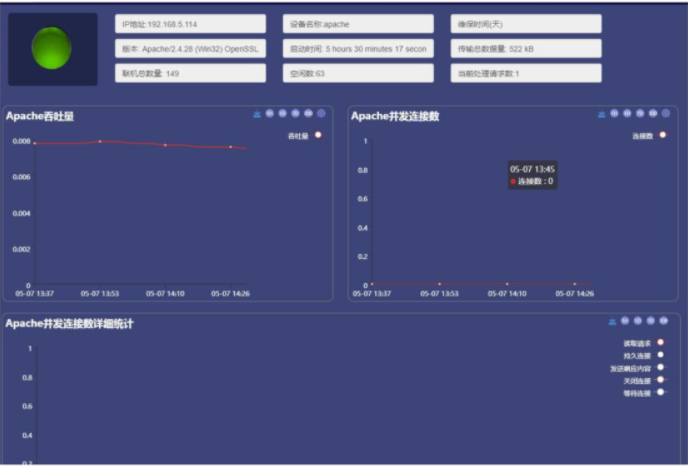

Apache

Apache 主要显示服务的状态、ip 地址、设备名称、版本、启动时间、传输总数据量、联机总数量、空闲数、当前处理请求数、吞吐量、并发连接数以及并发连接数详细统计折线走势图等情况。

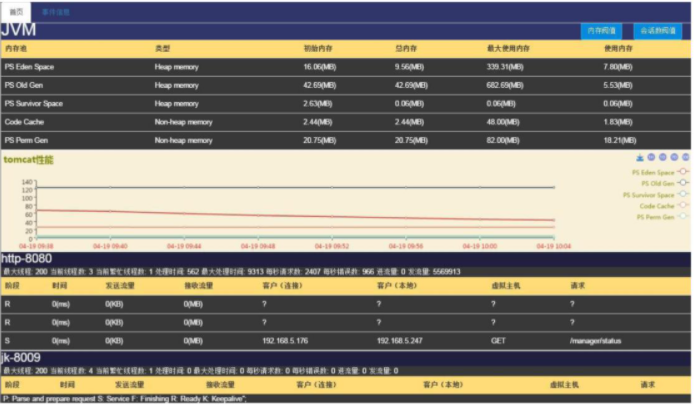

Tomcat

Tomcat 主要显示运行状态、内存池信息、性能、端口情况。 Tomcat 基本信息 ,IP 地址、描述以及状态；内存池，名称、类型、初始内存、总内存、最大使用内存、使用内存，可设置监测阀值；Tomcat 性能，不同时间段的性能折线走势图；端口，http-8080 和 jk-8009 的线程数、处理时间、请求数、进发流量；

4、数据库

数据库主要有 MySQL、Oracle 等组成，不同品牌和不同版本有所区别，具体信息如下：

MySQL

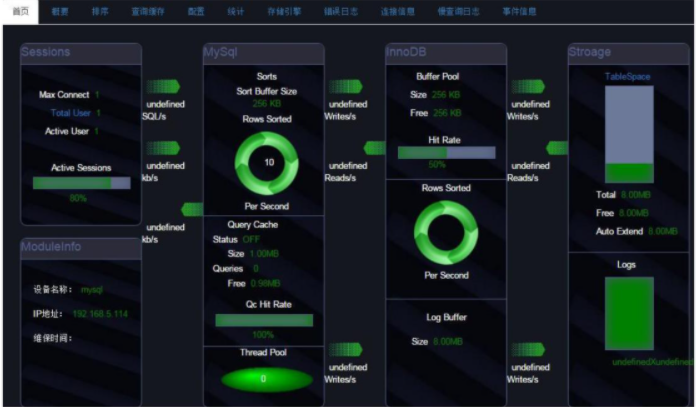

MySQL 数据库主要展现会话数、内存使用情况、InnoDB 使用情况、磁盘使用情况、概要、排序、查询缓存、配置、统计、存储引擎、错误日志、连接信息、慢查询日志等情况。会话数，最大连接数、总的用户数、当前连接数；模块信息，ip 地址； MySql，缓冲排序大小、行排序大小、查询缓存以及查询缓存命中率、线程池；nnoDB，缓冲池已使用空间和空闲空间、缓冲池命中率情况、日志缓冲大小；磁盘占用情况,表空间占用大小、日志文件占用大小；概要，sql 执行率、row access、会话情况、逻辑 IO、错误率、物理 IO等情况；排序，每秒排序、每秒行排序、每秒排序合并连接情况；查询缓存，缓存查询丢失率、缓存活跃查询、查询空闲内存、查询 sql语句；配置，配置项以及每项的值；统计，统计名以及每项统计的值；存储引擎信息；错误日志信息；连接信息；慢查询日志等；

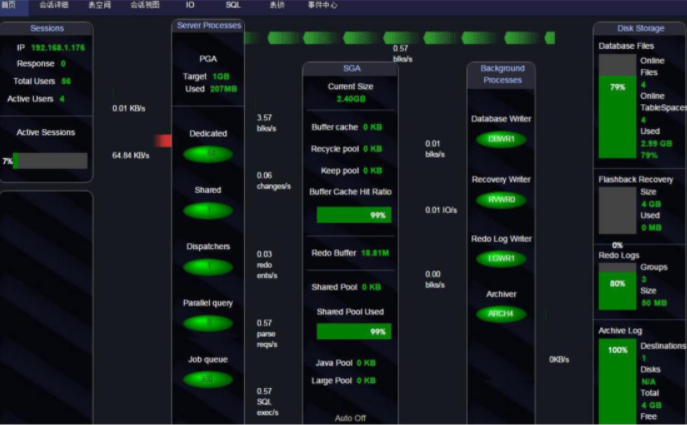

Oracle

Oracle 数据库主要展现会话数、服务进程、SGA、后台进程、磁盘占用情况、表空间、会话视图、IO、SQL、表锁等情况。会话数，响应数、用户总数、当前活跃数；服务进程，PGA 使用情况、专用服务器进程、共享服务器进程、分派器数、并行查询、作业队列等情况；SGA 情况，当前使用大小，缓冲器高速缓冲存储器使用大小、回收池、保留池、缓冲命中率、共享池、java 池、大型池等；后台进程，数据库写入器进程、日志写入进程、归档等；磁盘使用情况，数据库文件使用大小、闪回恢复使用大小、重做日志使用大小以及归档日志大小；会话详细信息；表空间，表空间名、大小、已使用空间、使用比、空闲空间、最大块，可设置阀值检测；会话视图；会话使用详情情况；IO,逻辑 IO、物理 IO、高速缓存命中率；sql，sql 语句执行情况；表锁，锁表情况；

5、应用软件

应用软件库主要有端口、Nginx、网站、IIS 等组成，不同品牌和不同版本有所区别，具体信息如下：

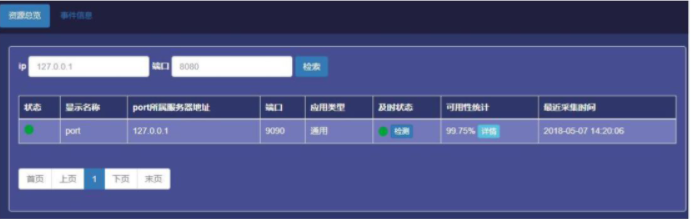

端口

端口主要显示端口是否被占用，未被占用的时间段等情况。端口 IP、状态、所属服务器地址、端口号、应用类型、及时状态、可用性统计、最近采集时间等；

Nginx

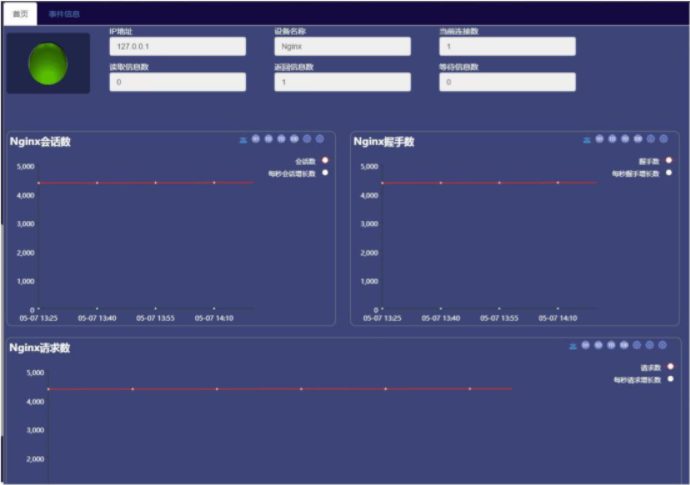

Nginx 主要显示网络状态、IP 地址、当前连接数、读取信息数、返回信息数、等待信息数、Nginx 会话数、Nginx 握手数、Nginx 请求数等情况。 Nginx 会话数，可设置阀值监；Nginx 握手数，可设置阀值监测；Nginx 请求数，可设置阀值监测；

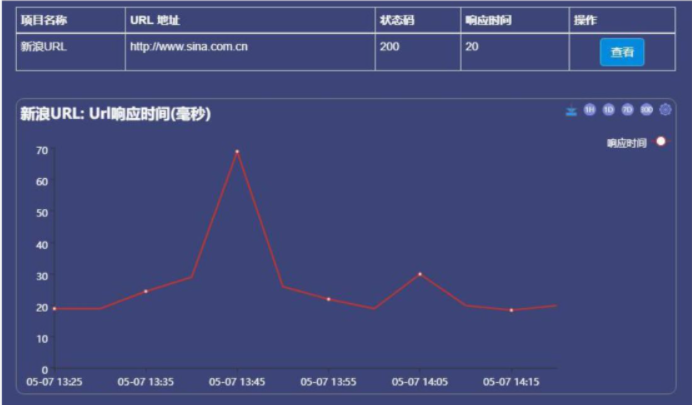

网站

网站主要显示响应时间、状态码等

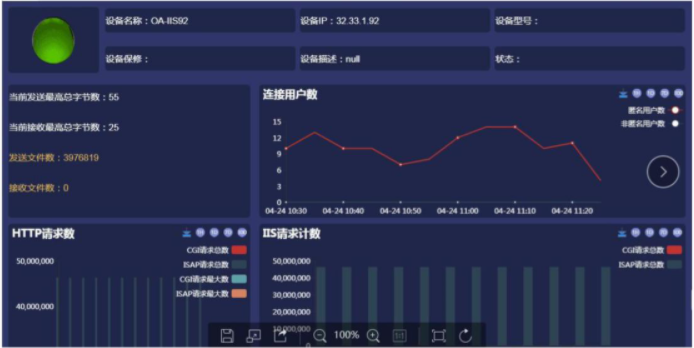

IIS

IIS 主要显示网络状态、ip、型号、连接用户数、HTTP 请求数、IIS 请求计数、阻塞&死锁信息等情况；IIS 数据发送信息，当前发送总字节数、当前接收总字节数、当前文件总数；连接计数，连接用户数、连接用户总数、连接最大用户数、当前连接数、服务状况；计算器信息，计数器基本信息、HTTP 连接数、请求数；阻塞和死锁信息，阻塞请求数、允许与拒绝请求总数、无法处理请求数；

ICT 带外管理

统一监控系统 ICT 带外管理的设备目标有服务器裸设备、存储设备、网络设备、虚拟平台、操作系统、中间件、数据库以及各类应用软件。具体信息如下：

1、服务器裸设备

服务器裸设备主要有塔式和机架式 x86 服务器、刀箱及刀片服务器、Unix

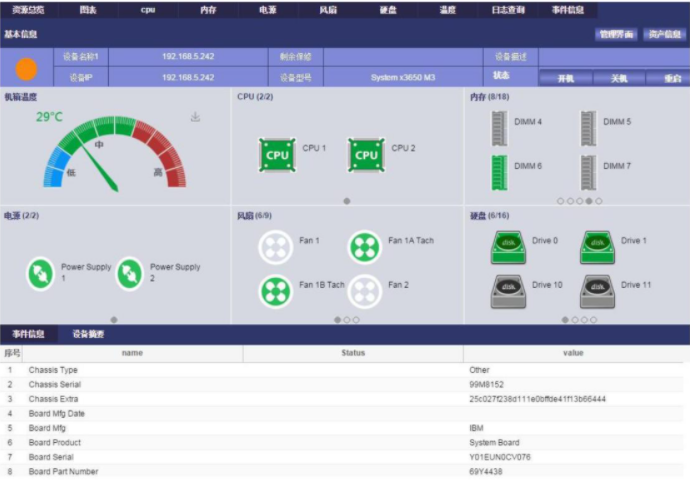

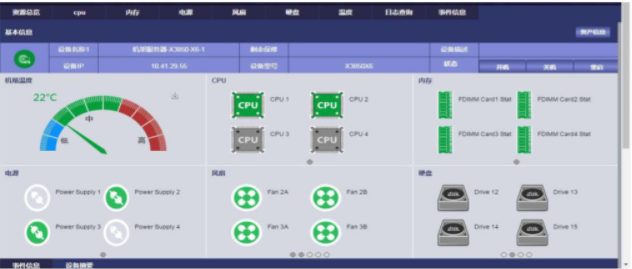

服务器等组成。 x86 服务器

x86 服务器主要显示服务器类型及型号、服务器 CPU&内存&磁盘&风扇&电源等零部件动态信息和名称、服务器机箱温度、服务器 CPU 槽位和占用数、服务器内存槽位和占用数、服务器硬盘槽位和占用数、服务器风扇状态和转速、服务器电源数量和占用数。 X86 服务器的品牌、型号、序列号；X86 服务器 CPU、内存、磁盘、风扇、电源等部件信息和名称；机箱内的实际温度，可设置监测规则；CPU 的槽位数，实际使用槽位和数量；内存的槽位数，实际使用槽位和数量；硬盘的槽位数，实际使用槽位和数量；电源的槽位数，实际使用槽位和数量；服务器风扇状态和转速，可设置监测规则；X86 交付运营的生命周期档案（从 x86 上架，运行故障记录，更换配置及配件，更换时间）；

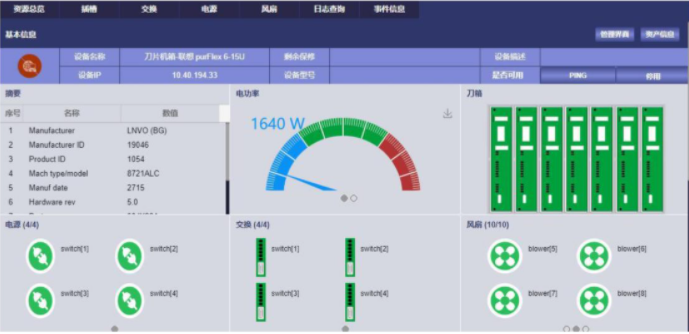

刀箱及刀片服务器

刀箱服务器主要显示刀箱类型及型号、刀箱各个部件动态信息和名称、刀箱内的温度、刀箱控制器的信息、刀箱网络接口、刀箱电源总功率、实际使用功率、刀箱 WWN 信息等。刀箱品牌、型号、序列号；刀箱控制器信息；刀箱电源，风扇，交换、插槽等部件信息和名称；刀箱内的实际温度，可设置监测规则；插槽的槽位数，实际使用槽位和数量；风扇的槽位数，实际使用槽位和数量；交换的槽位数，实际使用槽位和数量；电源的功率，槽位数，实际使用槽位和数量；刀箱交付运营的生命周期档案（从刀箱上架，运行故障记录，更换配置及配件，更换时间）；

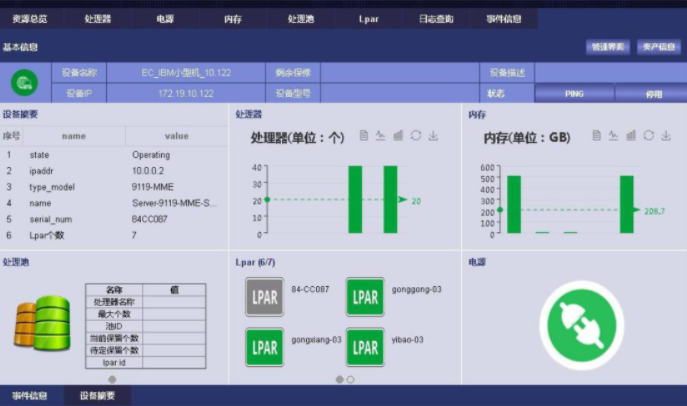

Unix 服务器

Unix 服务器主要显示服务器的类型及型号、小型机的各个部件动态信息和名称、小型机的 CPU 和内存使用状况，小型机 Lpar 使用数量及状态等。小型机服务器的品牌、型号、序列号；小型机服务器 CPU、内存、电源等部件信息和名称；CPU 的总资源，已经使用资源及剩余可分配的资源；内存的总资源，已经使用的资源及剩余可分配的资源；LPAR 的数量，每个 LPAR 状态；小型机交付运营的生命周期档案（从小型机上架，运行故障记录，更换配置及配件，更换时间）；

2、存储设备

存储设备主要有 SAN 交换机、磁盘阵列柜、NAS 存储、存储网关等组成。

3、SAN 交换机

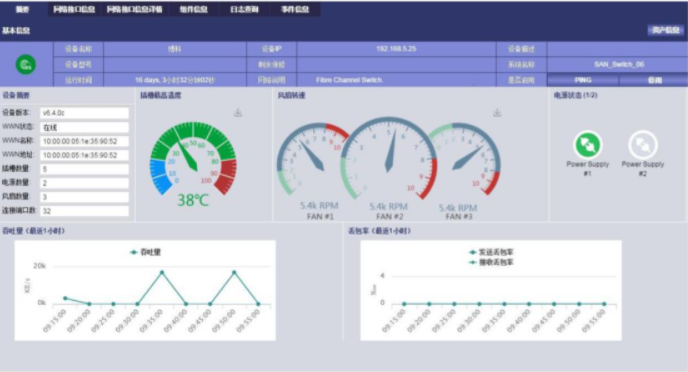

SAN 交换机主要显示 SAN 交换机 CPU、内存、各个端口流量、端口应用进程等。SAN 交换设备的品牌、型号，WWN 信息；SAN 交换设备温度、电源，风扇，端口，吞吐量，背板图，WWN 等信息；SAN 交换插槽实际温度，可设置监测规则；电源状态，数量；风扇状态，数量，转速，可设置监测规则；设备背板图；端口接收流量，发送流量，接收包数，发送包数，丢包率，错包率，连接状态；设备吞吐量，可设置监测规则；WWN 信息；SAN 交换交付运营的生命周期档案（从 SAN 交换上架，运行故障记录，更换配置及配件，更换时间）；

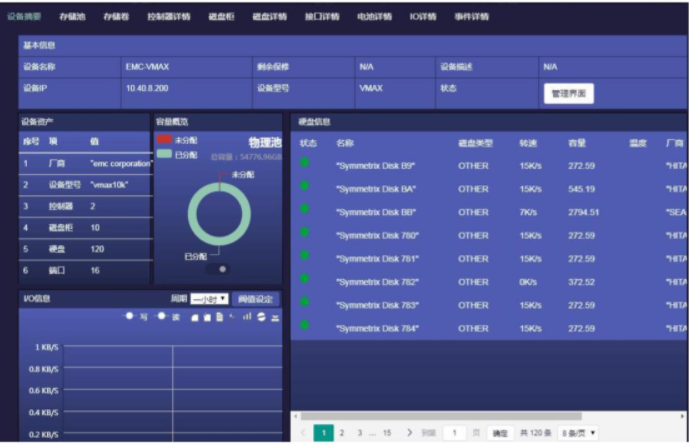

4、磁盘阵列柜

阵列存储主要显示控制器的状态、总容量、池容量、卷容量、硬盘数量、磁盘柜数量、磁盘柜和控制器接口、存储 I/O 信息等。阵列存储设备的品牌、型号、序列号, 控制器状态，序列号；阵列存储设备的控制器，物理池、虚拟池、存储卷、磁盘、电池、光口、网口、磁盘柜等部件信息和名称；物理池的总容量，已用容量，剩余容量；虚拟池的 raid 级别，总容量，已用容量，剩余容量，存储池对应的磁盘成员；存储卷总容量，已用容量，剩余容量；磁盘柜状态，正常磁盘数量，异常磁盘；磁盘的状态，品牌，I/O 可设置监测规则；电池状态，剩余到期天数，可设置监测规则；电源数量，状态；光口使用情况，速度，地址，ID；网口使用情况，速度，地址，ID；阵列存储交付运营的生命周期档案（从磁盘阵列柜上架，运行故障记录，更换配置及配件，更换时间）；

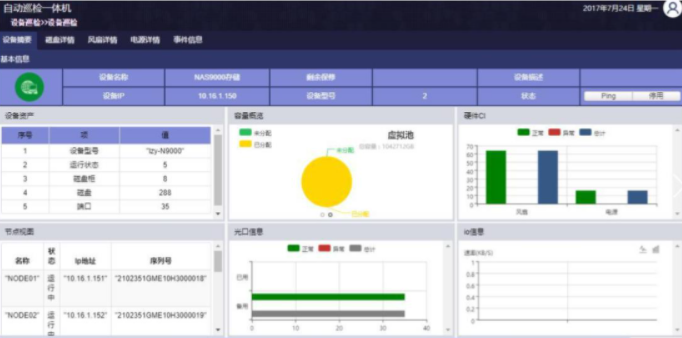

5、 NAS 存储

NAS 存储主要显示设备资产信息、总容量、硬件 CI 信息、节点视图信息、光口信息、IO 信息、磁盘详情、风扇详情以及电源详情等。NAS 存储设备的品牌、型号、运行状态、磁盘柜数量、磁盘数量、端口数量；NAS 存储设备的总容量，物理池总容量及其使用分配情况，虚拟池总容量及其使用分配情况；硬件 CI 使用情况，风扇、电源正常异常使用情况；节点视图信息，节点个数、运行状态、ip 地址以及节点的序列号；光口信息，光口正常异常使用情况；IO 信息，IO 使用情况；磁盘详情，磁盘柜的个数、磁盘的状态、名称、类型、已使用容量、总容量、制造厂商、版本、型号等；风扇详情，风扇个数、健康状态、型号、序列号、版本；电源详情，电源个数、健康状态、厂商、型号、版本；

6、存储网关

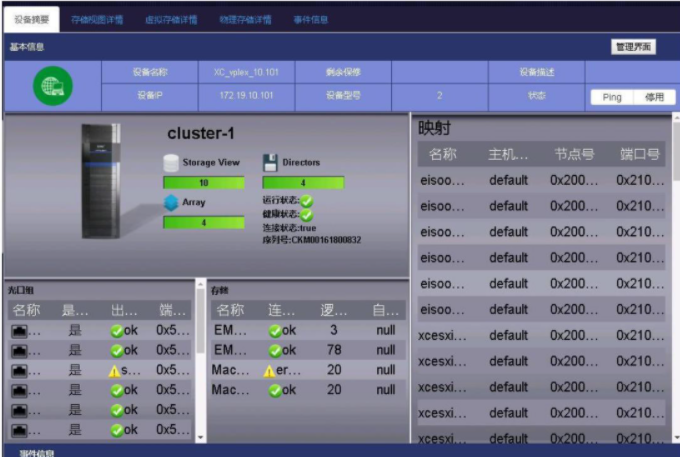

存储网关主要显示存储信息、运行状态、健康状态、连接状态、序列号、映射信息、光口组信息、存储视图详情、虚拟存储详情、物理存储详情情况等。存储网关设备的存储个数、运行状态、健康状态、连接状态、序列号；映射详情，映射主机名称、主机类型、节点号、端口号；光口组信息，光口名称、是否可用、出口现状、端口号；存储信息，存储名称、连接状态、逻辑单元、自动故障转移；存储视图详情，存储个数、名称、状态、映射、光口等；虚拟存储详情，存储个数、名称、容量、健康状态、运行状态、服务状态、扩展容量、扩展方式、扩展状态、驱动支持信息；物理存储详情，名称、个数、容量、健康状态、运行状态、是否使用、类型、供应商、存储阵列柜信息；

7、网络设备

网络设备有路由器和交换机、AC 和 AP、负载均衡、防火墙、VPN、上网行为等组成

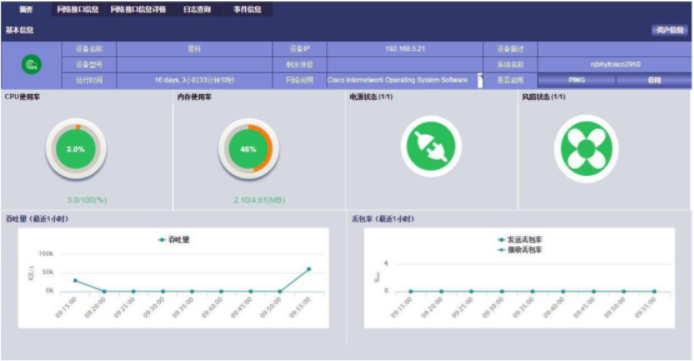

路由器和交换机

网络交换机主要显示网络交换机 CPU、内存、各个端口流量、端口应用进程等。网络设备的品牌、型号；网络设备 CPU 使用率，可设置监测规则；内存的大小，内存使用率，可设置监测规则；电源状态，数量；风扇状态；设备背板图；端口利用率、端口错误率、端口丢包率、端口流量，接收包数，发送包数，连接状态，可设置监测规则

AC 和 AP

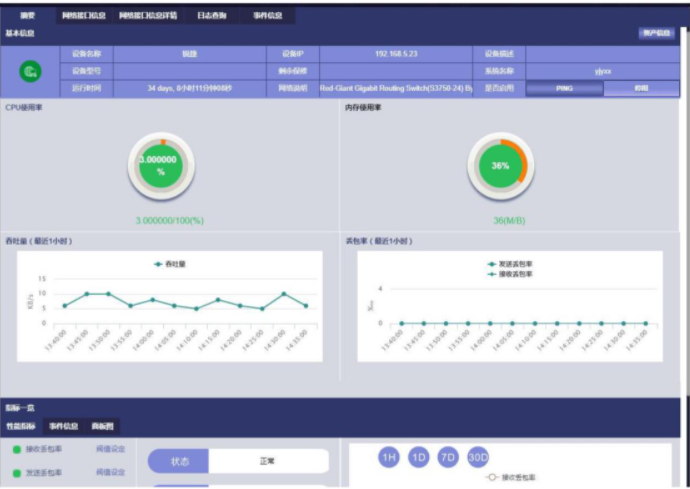

AC 和 AP 主要显示 cpu 使用率、内存使用率、吞吐量、丢包率、网络接口信息等情况。 AC 和 AP 的 cpu 使用率、内存使用率、吞吐率、丢包率,可设置监测规则；面板图信息网络接口信息，接口名称、接口管理状态、接口速率、接口 mac 地址、接口运行时间等；网络接口信息详情，每个接口的具体接收/发送速率、接收/发送单播包率、接收/发送广播包率、接收/发送丢包率、接收/发送错包率、端口速率等；

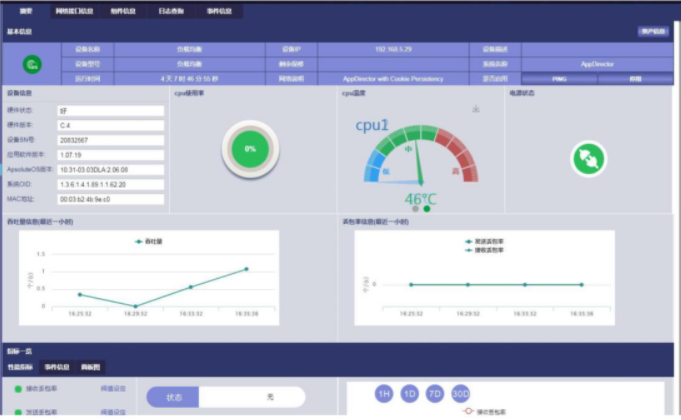

负载均衡

机箱电源、温度和风扇转速等硬件环境。HOST、TMM CPU 利用率和内存、磁盘利用率，CPU 温度和风扇转速等基本运行状态。全局、虚拟服务器、服务器池及成员的连接数和流量等业务性能负载均衡设备的硬件版本、设备 SN 号、应用软件版本、ApsoluteOS版本、系统 OID、设备服务地址；负载均衡设备温度、电源，端口，吞吐量，背板图等信息；CPU 使用率，CPU 温度，可设置监测规则；电源状态；设备背板图；端口利用率、端口错误率、端口丢包率、端口流量，接收包数，发送包数，连接状态；设备吞吐量，可设置监测规则；负载均衡设备交付运营的生命周期档案（从负载均衡设备上架，运行故障记录，更换配置及配件，更换时间）；

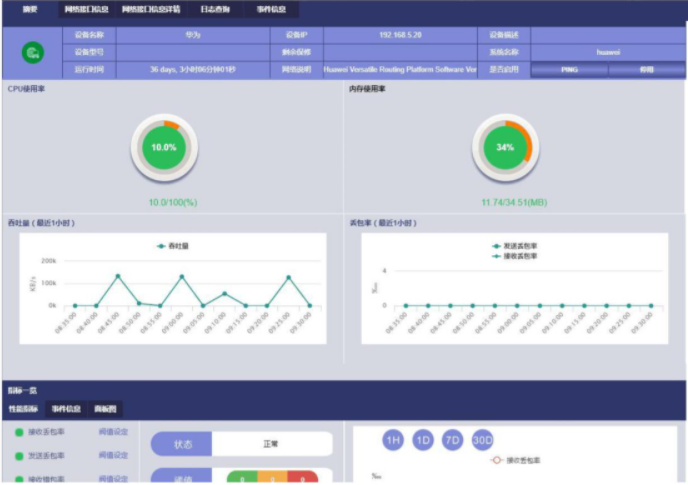

防火墙

防火墙设备的序列号、类型、设备系统版本、系统实时连接数、每秒新建连接数；防火墙设备 CPU 使用率；内存总大小，使用情况，可设置监测规则；磁盘大小，使用情况，可设置监测规则；设备背板图；端口利用率、端口错误率、端口丢包率、端口流量，接收包数，发送包数，连接状态；设备吞吐量，可设置监测规则；防火墙设备交付运营的生命周期档案（从防火墙设备上架，运行故障记录，更换配置及配件，更换时间）；

VPN

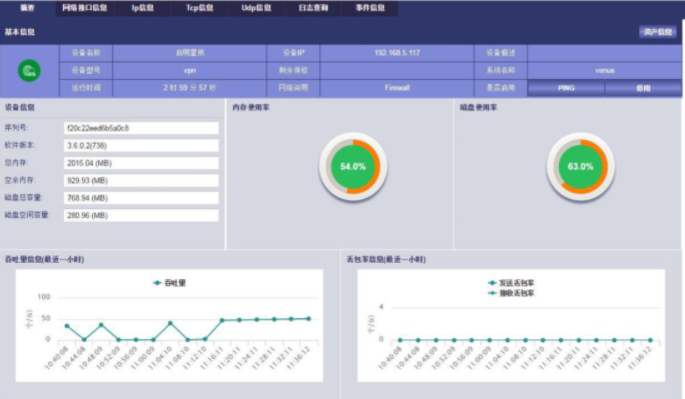

VPN 设备的品牌、型号，版本；VPN 设备 CPU 使用率；内存总大小，使用情况，可设置监测规则；磁盘大小，使用情况，可设置监测规则；设备背板图；端口利用率、端口错误率、端口丢包率、端口流量，接收包数，发送包数，连接状态；设备吞吐量，可设置监测规则；VPN 设备交付运营的生命周期档案（从 VPN 设备上架，运行故障记录，更换配置及配件，更换时间）；

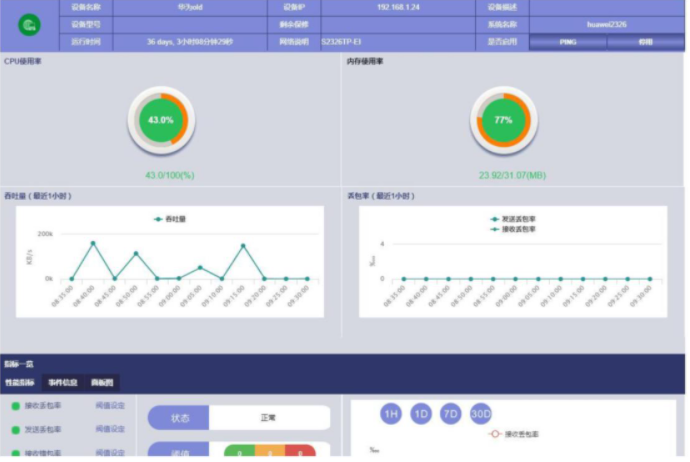

上网行为

上网行为管理主要显示设备基本信息、cpu 使用率、内存使用率、硬盘使用率、吞吐量、丢包率、面板图、网络接口信息、硬盘、会话与用户数等。设备信息，设备描述、版本、系统时间、当前会话数、最大会话数、当前在线数、最大在线数、当天日志汇总拦截数 / 记录数等；cpu 使用率、内存使用率、硬盘使用率、吞吐量、丢包率，可设置监测规则；面板图‘网络接口信息，接口名称、接口管理状态、接口速率、接口 mac 地址、接口运行时间等；硬盘使用详情；会话与用户数详情；网络接口信息详情，每个接口的具体接收/发送速率、接收/发送单播包率、接收/发送广播包率、接收/发送丢包率、接收/发送错包率、端口速率等；

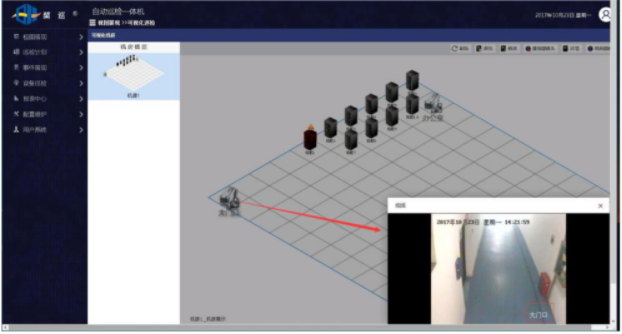

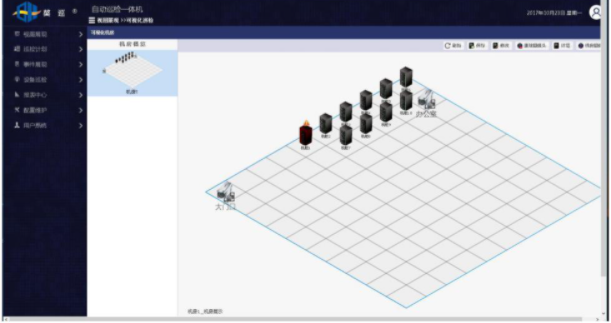

8、动环设备管理

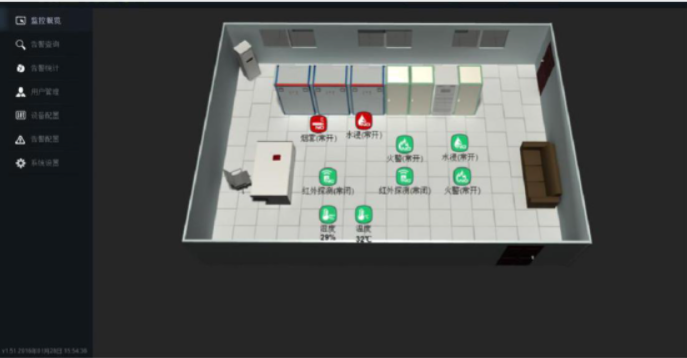

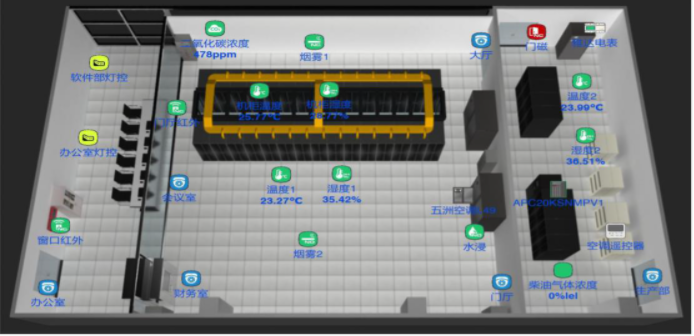

统一监控系统动环设备管理的目标有配电、UPS、空调、温湿度、漏水、烟感等。具体信息如下：

配电及电量监测

监测对像：对机房中的配电系统的市电质量及用电量进行实时监测。监测实现：对机房配电柜中的智能电量仪进行协议监测，将电量仪协议输出接入到数据采集服务器的 RS485 接口，客户端电脑可以通过浏览器直接查看市电配电各项参数、报警信息。实时参数：相电压、相电压均值、线电压、线电压均值、线电流、线电流均值、中线电流、有功功率、无功功率、视在功率、功率因数、有功电度、无功电度等。监控界面如下图：

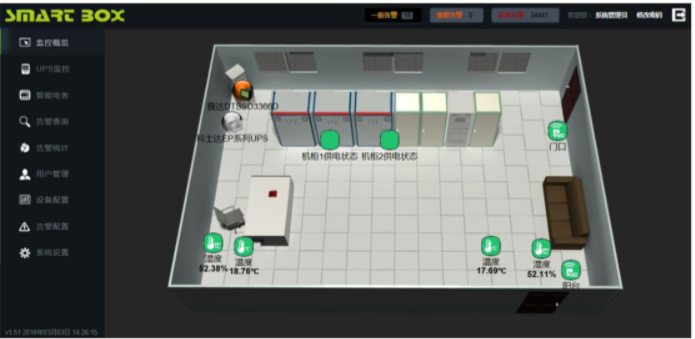

空开供电状态监控

监测对像：对机房中的空气开关或机柜、服务器等设备供电状态进行集中监测。监测实现：需要配置若干交流供电状态监控模块，模块前端并入被测设备电路，后端接入到监控主机，监控主机可以直接查看被测电路的供电状态。监测内容：空气开关、机柜、服务器、交换机、排风扇、加湿器等机房设备的供电状态。监控界面如下图：

PDU 监控

监测对像：对机柜中的智能 PDU 进行集中监测，。监测实现：通过 RS485 总线或网口，接入多个智能 PDU，通过协议开发后，监控主机可以直接查看 PDU 工作状态和工作参数。监测内容：PDU 输入电压、输入电流、输出电压、输出电流、输出状态等。

精密空调监控

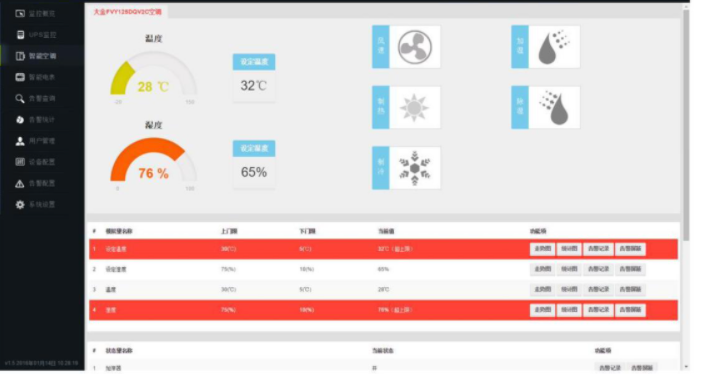

监测对像：对机房内的精密空调的运行状态进行实时集中监测。监测实现：精密空调是智能型的设备，其自带智能通讯口或智能通讯卡。通过设置不同的通讯地址，以满足对精密空调的集中管理、监测。因此每台空调之间用 8 芯网络，串接起来，再连接数据采集服务器的智能串口上。数据采集服务器通过设备的地址码不同来区分是哪一台空调，可以对每台精密空调进行参数状态查询。监测内容：回风温度、回风湿度、回风温湿度限值、温度设定值、湿度设定值、加热器运行状态、制冷器运行状态、除湿器运行状态、压缩机高低压报警、主风扇过载报警、滤网堵塞报警等。注意空调的所有监测参数具体情况依据空调厂商提供的通讯协议略有变化。如下图：

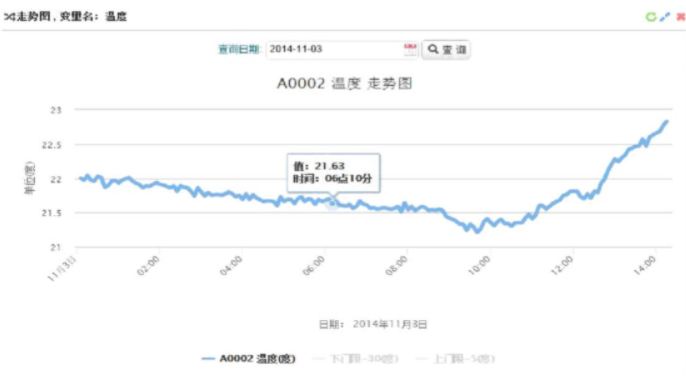

温湿度监测

监测对像：对机房内的温度、湿度进行实时监测。监测实现：温湿度传感器采用我公司的 U-3802 型数字温湿度传感器，该设备输出为 RS485 信号，而且设备可以设置地址码。传感器通过总线与数据采集服务器的 RS485 串口连接，系统通过传感器不同的地址码来区别每个位置的传感器。并在数据采集服务器的电子地图可以标识其位置。监测内容：温湿度传感器采集机房内的温度、湿度信号，实时显示温度、湿度变化情况。监测界面如下图所示：

烟感监测

监测对像：对机房内的烟雾状态进行监测。监测实现：在机房内安装烟雾传感器，再将传感器的输出信号直接连接到数据采集服务器的状态量采集接口。这样当有火情时。系统会立即报警，通知管理人员采取措施。监测内容：监控机房消防烟雾报警状态，系统检测烟雾传感器的信号，即时显示机房内有烟/无烟状态。

漏水监测

监测对像：对空调底部可能漏水区域的漏水情况进行监测，且实时报警。监测实现：在空调底部安装线式漏水传感器，再将传感器的输出信号直接连接到数据采集服务器的状态量采集接口。这样当有漏水时，系统会立即报警，通知管理人员。监测内容：实时检测并记录空调漏水报警情况。显示界面如下图：

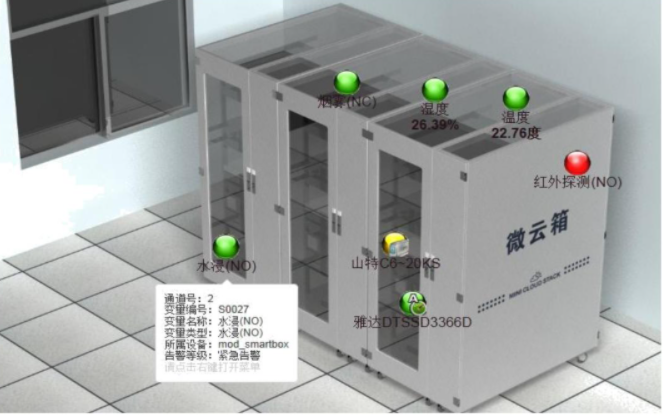

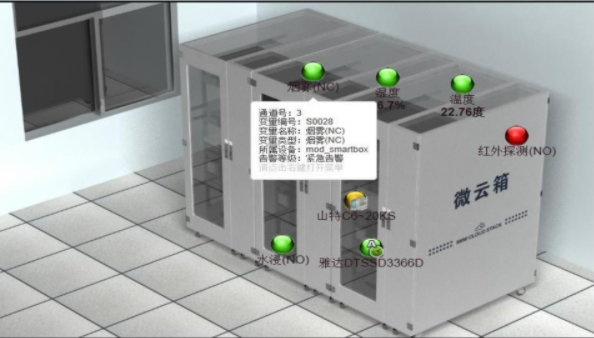

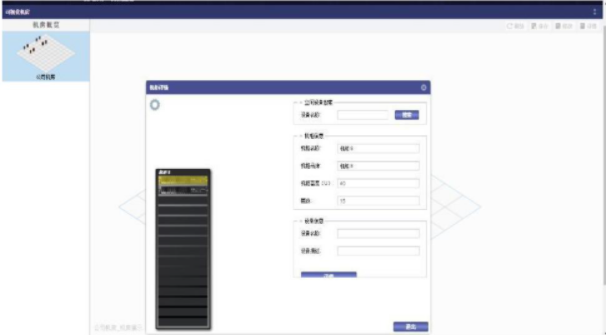

机柜微环境监控

在机柜狭小的空间内所放置的设备日渐密集，形成机柜微环境与机房大环境之间存在明显差距。如果机柜内温度过高，极容易造成机柜内放置的设备出现故障。同时，对于某些放置重要设备的机柜，也需要对其微环境进行监控，确保对其运行过程的全面监测和安全管理，保障最核心设备的稳定运行。系统可监测机柜内的温湿度参数，确保核心设备在最优化、最安全的环境中运行。可根据用户的需求，灵活配置机柜内安装的监控设备。

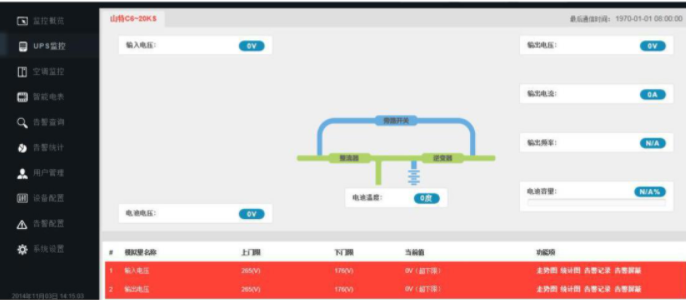

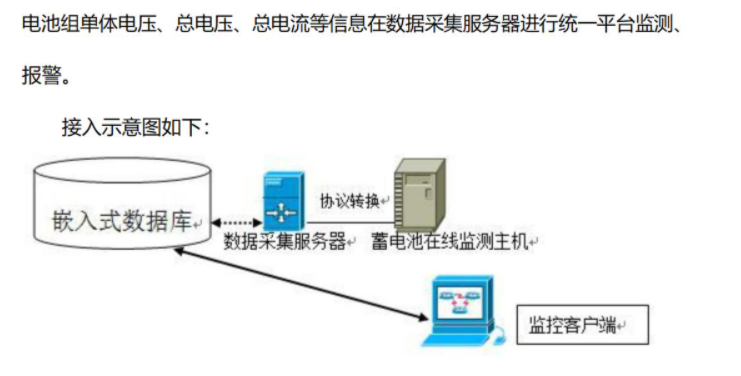

UPS 监控

监测对像：对机房中的 UPS 运行状态进行集中监测。监测实现：需要 UPS 提供智能通讯口（RS485 或 RS232 口及正确的通讯协议），用数据线将 UPS 直接连接到 DAS-382AS 监控主机，监控主机可以直接查看 UPS 的各项运行参数、工作状态、报警信息。监测内容：实时参数：输入电压、输入频率、输入电流、输出电压、输出频率、输出电流、电池温度、电池电压、电池充电程度等。作状态：旁路工作状态、在线状态、电池供电状态、电池充电状态等。报警信息：输入越限报警、输出过载报警、电池异常报警、整流器故障报警、逆变器故障报警等。注意 UPS 监测的内容需要根据 UPS 所提供的协议而略有变化，上面的内容只作参考。UPS 一般不进行远程关机控制，以免发生意外。如下图
